کالیبراسیون تجهیزات ابعادی با VMM شامل بررسی دقت سیستم تصویربرداری و حرکتی دستگاه با استفاده از آرتیفکت مرجع استاندارد است. در این فرآیند، مختصات واقعی و اندازه‌گیری‌شده مقایسه می‌شوند تا خطاهای سیستم در محورهای X و Y (و در صورت امکان Z) شناسایی و تصحیح شوند. دقت کالیبراسیون به عواملی مانند کیفیت لنز، نور محیط، شرایط دمایی، وضوح تصویر و دقت میز حرکتی وابسته است، و باید در شرایط محیطی کنترل‌شده انجام شود تا دقت اندازه‌گیری‌های دستگاه تضمین گردد.

جهت دریافت خدمات و مشاوره رایگان با نیکوفامد تماس بگیرید.

هدف از کالیبراسیون تجهیزات ابعادی با دستگاه VMM

هدف از کالیبراسیون تجهیزات ابعادی با دستگاه VMM، اطمینان از دقت و صحت اندازه‌گیری‌های دستگاه در ابعاد مختلف است. این کار با مقایسه داده‌های به‌دست‌آمده از دستگاه با مقادیر مرجع انجام می‌شود تا خطاهای سیستمی ناشی از لنز، حرکت میز، اعوجاج تصویر یا شرایط نوری شناسایی و جبران شوند.

بدون کالیبراسیون تجهیزات ابعادی با دستگاه VMM، احتمال بروز خطاهای سیسکالیبراسیون تجهیزات ابعادی با VMMکالیبراسیون تجهیزات ابعادی با VMMتماتیک در داده‌های اندازه‌گیری افزایش می‌یابد که می‌تواند باعث رد نادرست قطعات یا پذیرش اقلام معیوب شود. بنابراین، کالیبراسیون با VMM نه‌تنها برای تضمین کیفیت و تطابق با استانداردهای بین‌المللی حیاتی است، بلکه نقش کلیدی در کنترل فرآیندهای تولید دقیق ایفا می‌کند.

جهت کسب اطلاعات در رابطه با کالیبراسیون انواع کولیس کلیک کنید.

کالیبراسیون تجهیزات ابعادی با VMM که چگونه انجام می شود؟

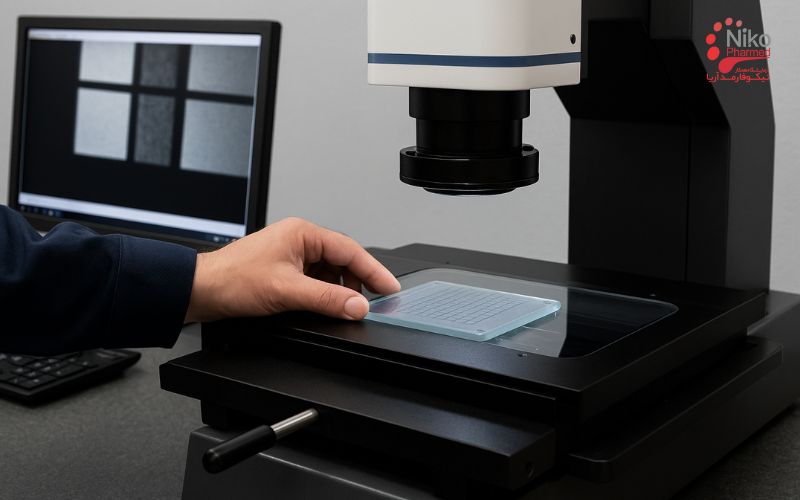

کالیبراسیون تجهیزات ابعادی با دستگاه VMM (ماشین اندازه‌گیری ویدئویی) فرآیندی است برای تطبیق دقت اندازه‌گیری دستگاه با استانداردهای مرجع. در این فرآیند ابتدا یک آرتیفکت استاندارد (مانند شبکه شیشه‌ای یا اسلاید کالیبراسیون با ابعاد مشخص) که دارای گواهی ردیابی‌پذیر به مراجع بین‌المللی است، روی صفحه دستگاه قرار می‌گیرد.

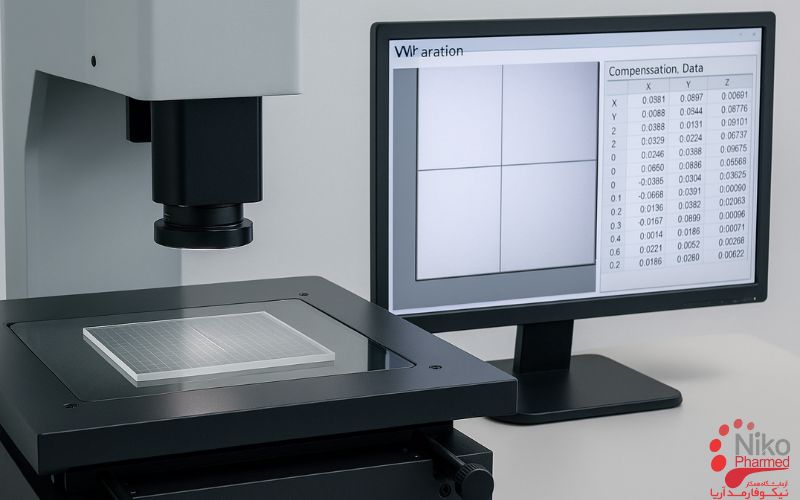

سپس با استفاده از نرم‌افزار VMM، ابعاد و موقعیت ویژگی‌های آن اندازه‌گیری شده و با مقادیر واقعی مقایسه می‌شوند. این مقایسه خطاهای سیستم در محورهای X، Y (و گاهی Z) را مشخص می‌کند. بر اساس این خطاها، یک جدول جبرانی ایجاد شده یا اصلاح نرم‌افزاری در دستگاه اعمال می‌شود تا دقت سیستم تضمین شود. در حین این فرایند، دما، وضوح تصویر، شرایط نور، وضعیت لنز و دقت حرکت میز نیز باید پایدار و کنترل‌شده باشند تا اثر متغیرهای محیطی به حداقل برسد.

برای کالیبراسیون تخصصی تجهیزات ابعادی با دستگاه VMM (Video Measuring Machine)، باید به موارد زیر توجه دقیق داشت:

مبانی اپتیکی و تصویربرداری

 دستگاه VMM با استفاده از سیستم اپتیکی شامل دوربین CCD یا CMOS، نورپردازی سطحی (سطحی، کوآکسیال یا نور پس‌زمینه) و لنزهای با بزرگنمایی متغیر، تصویر دقیقی از قطعه تهیه می‌کند. دقت نهایی به رزولوشن پیکسل تصویر، کالیبراسیون لنز (جهت حذف اعوجاج)، و موقعیت نور وابسته است.

نرم‌افزار اندازه‌گیری

 الگوریتم‌های پردازش تصویر، لبه‌یابی و تعیین موقعیت ویژگی‌های هندسی را انجام می‌دهند. این نرم‌افزار باید کالیبره شود تا تبدیل پیکسل به میلی‌متر (pixel-to-length conversion) با دقت بالا انجام گیرد. این امر معمولاً با استفاده از شِیت شبکه‌ای کالیبره‌شده (Calibration Grid Plate) یا اسلاید مرجع انجام می‌شود.

کالیبراسیون مرحله‌ای (Step Calibration)

 دستگاه در چند نقطه از میدان دید کالیبره می‌شود تا خطای غیرخطی و ناپیوستگی ناشی از حرکت مکانیکی میز یا اعوجاج نوری اصلاح گردد. این فرایند نیاز به شناسایی انحرافات در X، Y و گاهی Z دارد، به‌ویژه در مدل‌های سه‌بعدی.

مطابقت با استانداردها

 کالیبراسیون باید طبق استانداردهایی نظیر ISO 10360-7 (برای CMMهای نوری) یا ISO/IEC 17025 (برای قابلیت ردیابی نتایج) انجام شود. این استانداردها حد مجاز خطای سیستم را تعیین و روش‌های ارزیابی عدم‌قطعیت را مشخص می‌کنند.

بازرسی محیطی

دمای پایدار (معمولاً 20±1°C)، لرزش حداقلی، نور ثابت و کنترل رطوبت از الزامات محیطی است که عدم رعایت آن باعث تغییر در دقت کالیبراسیون می‌شود.

آزمایشگاه کالیبراسیون تجهیزات ابعادی با دستگاه VMM نیکوفارمد

آزمایشگاه کالیبراسیون نیکوفارمد با بهره‌مندی از گواهینامه معتبر ISO/IEC 17025، یکی از معدود مراکز تخصصی در کشور است که خدمات کالیبراسیون تجهیزات ابعادی را با استفاده از دستگاه VMM (Video Measuring Machine) به‌صورت کاملاً دقیق و قابل ردیابی به مراجع بین‌المللی ارائه می‌دهد.

اعتبار این گواهینامه بین‌المللی نه‌تنها نشان‌دهنده رعایت دقیق الزامات فنی و مدیریتی در فرآیندهای کالیبراسیون است، بلکه تضمینی برای اعتبار نتایج، قابلیت ردیابی به استانداردهای جهانی و پذیرش بین‌المللی گواهی‌های صادره می‌باشد.

نیکوفارمد با دارا بودن تجهیزات مرجع کلاس جهانی، نیروی متخصص آموزش‌دیده، و سیستم مدیریت کیفیت منطبق با ISO/IEC 17025، انتخابی هوشمندانه و قابل اتکا برای سازمان‌هایی است که به دقت، قابلیت ردیابی، و انطباق با الزامات قانونی و مشتریان بین‌المللی اهمیت می‌دهند.

اهمیت انجام کالیبراسیون تجهیزات ابعادی با دستگاه VMM

کالیبراسیون تجهیزات ابعادی با دستگاه VMM (ماشین اندازه‌گیری ویدئویی) از الزامات اساسی در تضمین دقت، قابلیت ردیابی و تطابق با استانداردهای بین‌المللی در فرآیندهای اندازه‌گیری است. این دستگاه‌ها، به دلیل عملکرد غیرتماسی و حساسیت بالا در اندازه‌گیری‌های دقیق هندسی، نیازمند بررسی و تنظیم دوره‌ای هستند تا اطمینان حاصل شود که خطاهای ناشی از تغییرات اپتیکی، نرم‌افزاری یا مکانیکی به حداقل رسیده‌اند.

عدم انجام کالیبراسیون منظم می‌تواند منجر به اندازه‌گیری‌های نادرست، کاهش کیفیت محصول نهایی، افزایش نرخ مردودی در تولید و نقض الزامات کیفی مشتریان گردد. همچنین، کالیبراسیون معتبر طبق استانداردهایی مانند ISO/IEC 17025 نقش حیاتی در اعتباردهی نتایج و افزایش اعتماد مشتریان ایفا می‌کند. از این رو، انجام کالیبراسیون دقیق و دوره‌ای، نه تنها اقدامی فنی، بلکه یک الزام کیفی و راهبردی است.
